ЭЭГ комплекс NeuroCom

Компьютерный электроэнцефалограф NeuroCom, третье поколение разработанных нами электроэнцефалографических систем, предназначен для регистрации, углубленного анализа и интерпретации ЭЭГ и ВП, ведения и обработки картотек пациентов, оперативной подготовки отчетных документов по результатам обследований, для научных исследований.

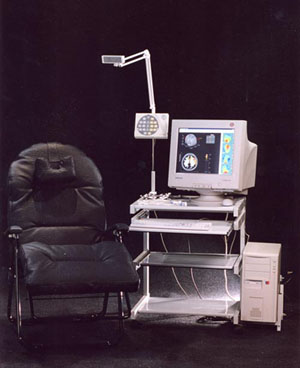

Система разработана и выпускается в двух исполнениях - стационарном и переносном, с использованием портативного компьютера класса NoteBook.

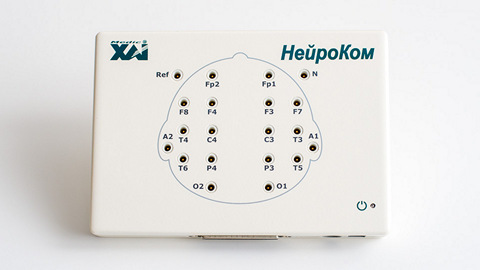

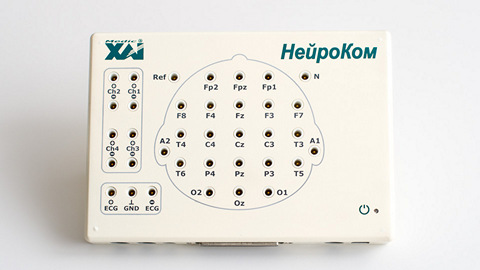

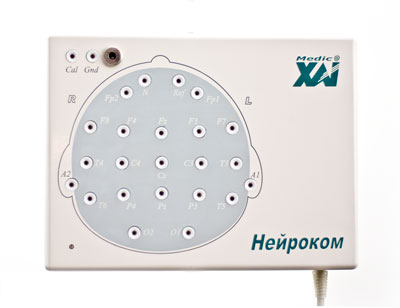

В качестве регистратора биопотенциалов используется цифровой 16-ти или 19-ти канальный ЭЭГ - усилитель с микропроцессорным управлением, обеспечивающий исключительное качество регистрации сигнала, даже в не экранированном помещении. Сопряжение усилителя с ЭВМ осуществляется по оптически изолированному стандартному интерфейсу USB , который гарантируют полную гальваническую изоляцию пациента от компьютера, рассчитанную на напряжение не менее 7 кВ, и обеспечивает ток утечки пациента не более 0.1 мкА. Программное управление, в соответствии с протоколом регистрации, а также питание фотостимулятора системы производится от персонального компьютера.

Комплекс NeuroCom постоянно совершенствуется. В последнее время в нем введены следующие новые аппаратные и функциональные возможности:

Новые функциональные возможности

Получаемые преимущества

Расширение верхней границы динамического диапазона регистрируемых ЭЭГ сигналов до 4 мВ. Возможность регистрации без искажений более высокоамплитудных ЭЭГ сигналов, предотвращение перегрузки усилителей высокоамплитудными электродными а/ф, минимизация влияния электродных артефактов при использовании метода их избирательной режекции (на основе ICA разложения).

Увеличение допустимого напряжения поляризации электродов до 500 мВ. Снижение требований, предъявляемых к электродам.

Увеличение количества разрядов АЦП до 16. Более точная регистрация данных и устранение цифровых шумов.

Расширение верхней границы полосы пропускания используемых усилителей биопотенциалов до 100 Гц. Возможность анализа более высокочастотных составляющих ЭЭГ сигналов и ВП.

Связь с компьютером через USB порт. Возможность подключения комплекса к любому современному компьютеру, в т.ч. и к NoteBook, использование канала с большей скоростью передачи данных.

Введение в программу «мастера удаления артефактов», позволяющего проводить автоматическое выделение артефактных компонентов ЭЭГ сигналов (электродных и физиологических), построение топографических карт распределения активности их источников (на этапе распознавания артефактов), режекцию артефактных компонентов в сигналах ЭЭГ отведений, замену исходных ЭЭГ данных полученными результатами. Существенная помощь врачу на этапе подготовки ЭЭГ данных к их последующему анализу. Помощь при решении задачи распознавания артефактов, неискажающая режекция электродных и физиологических артефактов без вырезания временных участков ЭЭГ.

Использование для паттерн-стимуляции любых изображений (в том числе и созданных пользователем), предъявляемых в соответствии с заданным пользователем протоколом на экране дополнительного дисплея. Неограниченные возможности выбора и создания новых паттернов, выбора режимов стимуляции при исследовании зрительных и когнитивных ВП. Возможность исследования динамических изменений параметров ЭЭГ ритмов вследствие образной зрительной стимуляции.

Введение режима БОС тренинга. Изучение и использование возможностей биообратной связи для управления амплитудными параметрами ЭЭГ ритмов.

Возможность введения в программу имеющихся данных томографических исследований любого конкретного пациента для сопоставления результатов полученной комплексом пространственной локализации источников ЭЭГ активности и результатов, например, ЯМР томографии пациента. Возможность просмотра и обработки в программе НЕЙРОКОМ данных имеющихся томографических исследований пациента. Сопоставление результатов ЭЭГ томографии для выбранных источников электрической активности мозга, выполненной в программе НЕЙРОКОМ с конкретными особенностями распределения плотностных структур мозга пациента.

Ядром системы NeuroCom является программа регистрации, хранения, обработки, анализа и интерпретации электроэнцефалограммм и вызванных потенциалов головного мозга, которая работает в среде операционной системы Windows XP, и, используя ее интерфейс, уникальные графические возможности и многозадачность, предоставляет пользователю следующие возможности:

работа при любых разрешениях монитора, максимальное использование памяти, аппаратного ускорения 2D и 3D графики, активное использование Direct X и офисных пакетов;

легкое и быстрое изменение внешнего вида программы, выбор наиболее удобного расположения элементов управления, использование одной из предложенных нами цветовых схем или создание своей собственной цветовой палитры;

автоматическое восстановление не сохраненных данных при различных сбоях компьютера;

использование голосовых команд для выполнения наиболее часто используемых при работе с комплексом команд, например: "старт", "стоп", "печать", "отчет" и т.д;

создание любого количества баз данных, любого количества записей (с конкретной датой посещения) каждому пациенту, с любым количеством проб в исследовании. Объем регистрируемой информации ограничен лишь размером жесткого диска. Возможность переноса информации на другие носители (FDD, CD-ROM, Streamer и т.п.). и использование этой информации впоследствии;

возможность хранения нескольких БД на одном или разных носителях. Перенос и копирование данных о пациентах и отдельных их посещениях из одной базы в другую;

совместное использование Базы Данных в локальной сети;

передача данных через сеть Internet;

введение дополнительных информационных полей;

быстрый поиск пациента по известным анкетным данным. Легко организуемая сортировка данных по любым признакам (информационным полям) с любой последовательностью сортировки;

использование режима полной автоматической обработки данных;

возможность выбора из существующих или создания неограниченного количества новых протоколов обследований, в соответствие с используемыми методиками обследования. Задание количества функциональных проб, систем отведений для каждой пробы, чувствительности, скорости записи, длительности пробы, условий остановки записи и т.д. Выбор необходимых шаблонов отчетов, по которым будет строиться автоматическое заключение и нужных таблиц норм;

высокая степень соответствия заданных значений чувствительности и скорости записи при отображении сигналов на экране монитора (с возможностью подстройки к реальным параметрам используемого монитора);

видеомониторинг;

установка в процессе регистрации временных маркеров различных типов событий, которые можно увидеть при последующей расшифровке ЭЭГ и учесть при составлении заключения;

проведение раздельного накопления откликов на четные и нечетные стимулы при исследовании вызванных потенциалов и наблюдение за изменением качества накопления

режекция артефактов, за счет автоматической разметки данных проб, с возможностью коррекции полученных результатов;

фильтрация ЭЭГ сигналов всех или отдельных отведений любыми НЧ, ВЧ или полосовыми фильтрами, с любыми установленными частотами среза и заданным порядком фильтра;

представление сигналов в любой из имеющихся в программе схем отведений или в схемах отведений, созданных пользователем, пространственная фильтрация сигналов ЭЭГ отведений;

решение задачи "слепого" разделения источников сигналов (Blind Source Separation, BSS) в соответствии с идеологией Independent Component Analysys (ICA), и формирование компонент ICA разложения;

избирательная режекция артефактов за счет устранения артефактных компонент ICA разложения ЭЭГ сигнала, избирательная режекция синхронных со стимулами ОКГ артефактов при исследовании зрительных ВП;

спектральный анализ ЭЭГ данных на любом временном интервале, с возможностью выбора частотного разрешения и типа окна. Спектральный анализ ВП и компонент ICA разложения ЭЭГ;

топографическое картирование ЭЭГ данных (более 120 типов карт), вызванных потенциалов или компонент ICA разложения с возможностью построения мощностных, частотных, потенциальных, дипольных карт или карт симметрии на любых заданных временных или частотных интервалах. Возможно построение семейства карт по указанному параметру, выбор из предлагаемых и формирование новых цветовых палитр для отображения карт, задание шага отображения изопотенциальных линий и многое другое;

топографическое картирование пространственного распределения амплитуд навязанных ритмов для любых частот стимуляции, их гармоник и субгармоник;

топографическое картирование временных изменений амплитуд основных ритмов ЭЭГ активности в процессе выполнения пробы (например, гипервентиляции);

пространственная локализация отдельных (до 16 или 19) источников ЭЭГ активности в заданном временном и частотном диапазоне, с использованием результатов ICA разложения и модернизированного МДЛ (многошаговая дипольная локализация) метода для каждой из компонент;

повторное перенакопление ВП, с предварительной режекцией артефактов, фильтрацией и другими методами предварительной обработки;

автоматическая расстановка временных маркеров ВП в заданных отведениях, расчет коэффициентов корреляции результатов накопления откликов на четные и нечетные, частые и редкие стимулы;

использование корректируемых пользователем файлов возрастно-половых норм при формировании автоматичаского описания ЭЭГ. Коррекция и формирование новых файлов норм, создающее возможность адаптации программы под конкретные методы исследования;

формирование автоматического словесного описания, в соответствии с выбранными пользователем шаблонами норм и отчетов. Возможность редактирования сформированного программой описания (MS Word, MS Excel, IE5.5), дополнения его своими комментариями. Печать графической и текстовой информации;

Использование, при желании, Microsoft ассистента, - удобное средство интерактивной подсказки. Сообщения программы разделены на несколько категорий по важности, и в зависимости от настоек программа может выводить или только важные сообщения, или добавлять к ним сообщения меньшей важности, вплоть до подсказок по ходу программы - в режиме ознакомления с программой;

экспорт исходных данных и рассчитанных параметров для обработки в других программных пакетах и для передачи через сеть Internet;

быстрая и высококачественная печать информации на любых типах принтеров. Возможность печати результатов исследования в фоновом режиме, одновременно с регистрацией или анализом сигналов. Печать графиков любых функциональных проб и результатов их обработки. Печать отчетов и графиков на обычной бумаге, что обеспечивает низкую себестоимость печати заключений.
Отличия версий программного обеспечения и комплекта поставки:
NeuroCom Lite - в программе: База данных, регистрация ЭЭГ, линейка, печать кривой, возможность ручного описания ЭЭГ (с последующей печатью). Только 16-ти канальный вариант усилителя!!!

NeuroCom Standard - в программе отсутствует модуль видеомониторинга.

NeuroCom Professional - полный комплект поставки.
