Спирограф. Cпирографический комплекс SpiroCom

Компьютерная спирографическая система SpiroCom представляет cобой автоматизированное рабочее место врача - функционалиста на базе персонального компьютера и предназначена для исследования функции внешнего дыхания человека.
Программа построена таким образом, что позволяет использовать комплекс для решения очень широкого круга задач, от углубленного индивидуального обследования пациента при проведении различных научных исследований, до потокового обследования, когда требуется выполнение стандартных операций, но они должны выполняться быстро и точно.
Программа освободит Вас от огромного объема рутинной работы, связанной с расчетом необходимых спирографических показателей и их должных значений.
Важной отличительной особенностью программы является возможность ее адаптации под требования конкретного пользователя, возможность использования Вашего личного опыта для совершенствования программы, для ее обучения.
Cпирограф может использоваться как в поликлиниках и стационарах совместно со стационарными компьютерами, так и в качестве портативного спирографа с компьютерами класса NoteBook.

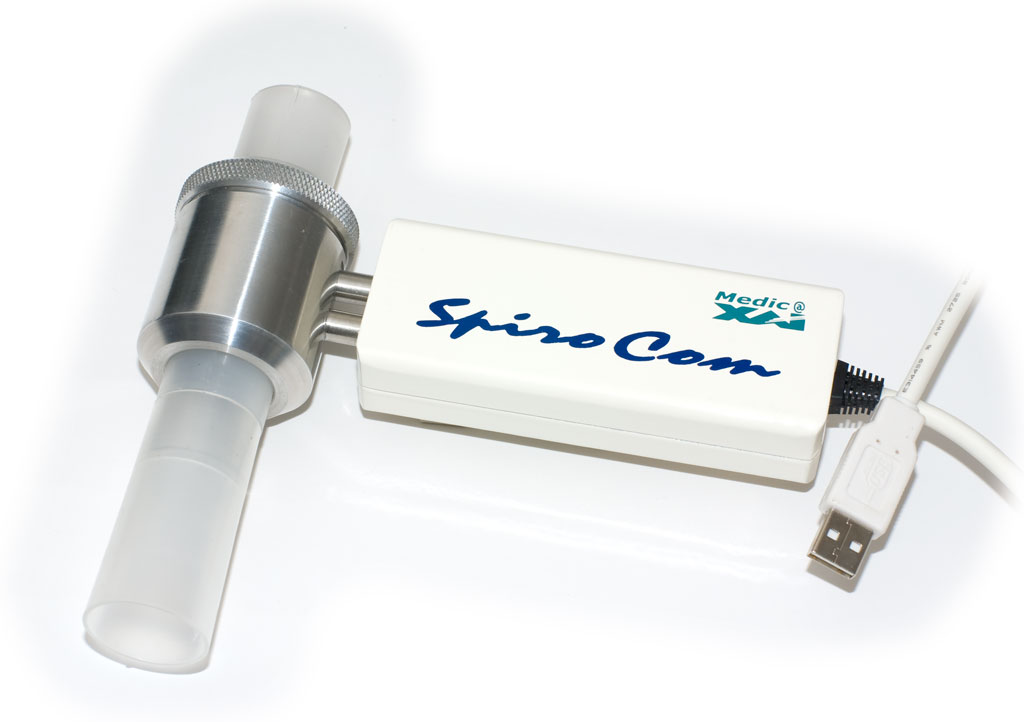

В качестве регистратора используется прецизионный малогабаритный прибор на основе высокоточного дифференциального датчика давления, конструктивно объединенный со специальной дыхательной трубкой. Сопряжение с компьютером осуществляется через стандартный порт USB, с применением дополнительных специальных средств гальванической развязки, гарантирующих полную гальваническую изоляцию пациента от компьютера, и рассчитанную на напряжение пробоя не менее 7 кВ, при токе утечки на пациента не более 1 мкА.

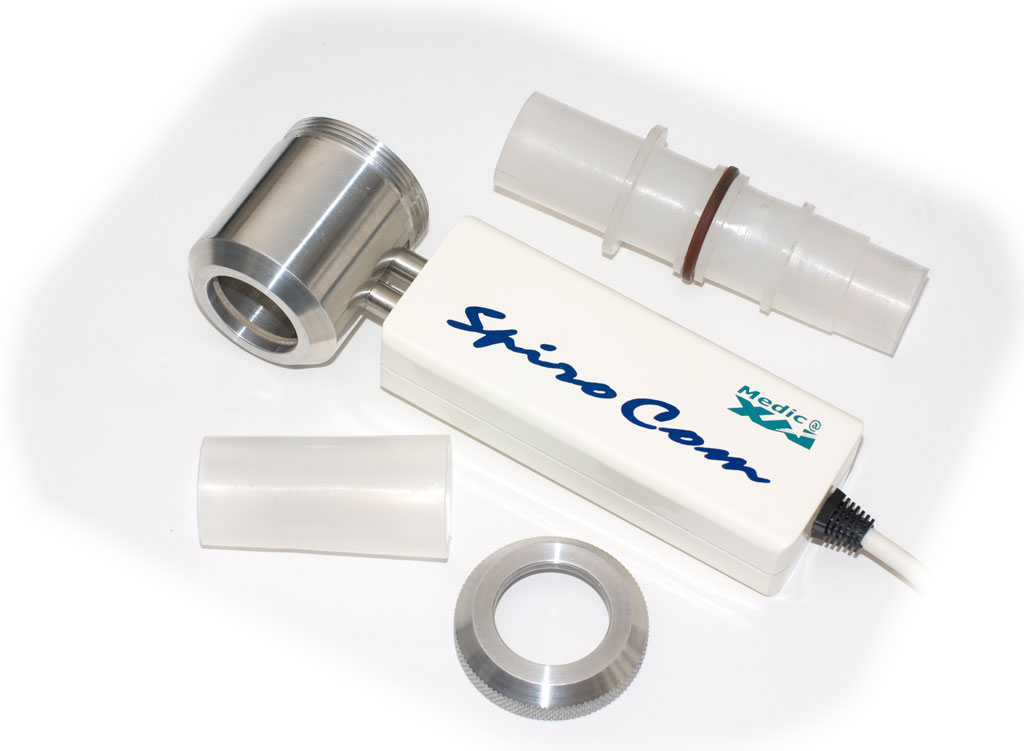

В целях упрощения проведения дезинфекции дыхательная трубка сделана съемной и разборной. По желанию заказчика спирограф может комплектоваться несколькими дыхательными трубками.

Комплекс постоянно совершенствуется, в последнее время реализованы новые аппаратные и функциональные возможности комплекса:

Новые функциональные возможности

Получаемые преимущества

Увеличение количества разрядов АЦП до 18. Более точная регистрация данных и устранение цифровых шумов, значительное повышение точности оценки малых объемных скоростей потока.

Связь с компьютером через USB порт. Возможность подключения комплекса к любому современному компьютеру, в т.ч. и к NoteBook, использование канала с большей скоростью передачи данных.

Возможность отображения на экране дисплея и в отчете графиков всех выполненных маневров пробы (например, ФЖЕЛвыд.), а не только наилучшего маневра. Отображения на экране и в отчете графиков всех выполненных маневров необходимо для подтверждения воспроизводимости представляемых результатов, а поскольку в спирографических исследованиях очень большое значение имеет степень сотрудничества пациента, воспроизводимость, в конечном счете, может означать достоверность полученных результатов.

Возможность отображения на экране дисплея и в отчете в одной системе координат всех графиков наилучших маневров (например, ФЖЕЛвыд.) проведенной серии однотипных исследований. Отображение на экране дисплея и в отчете в одной системе координат всех графиков наилучших маневров необходимо для оценки характера динамических изменений кривых поток-объем, т.е. динамических изменений состояния бронхо-легочного аппарата пациента.

Возможность построения гистограмм динамического изменения любых рассчитываемых спирографических показателей по данным проведенной серии однотипных исследований. Построение гистограмм динамического изменения интересующих врача показателей необходимо для объективной оценки эффективности проводимого лечения, эффективности используемых лекарственных препаратов и т.д.

Ядром системы SpiroCom является программа регистрации, хранения, обработки, анализа и интерпретации спирограмм, которая работает в многозадачной системе Windows 98/2000/XP, и используя ее графический интерфейс предоставляет пользователю следующие возможности:

Общие положения

работа при любых разрешениях монитора, максимальное использование памяти, активное использование Direct X и офисных пакетов;
легкое и быстрое изменение внешнего вида программы, выбор наиболее удобного расположения элементов управления, использование одной из предложенных нами цветовых схем или создание своей собственной цветовой палитры;
автоматическое восстановление не сохраненных данных при различных сбоях компьютера;
использование голосовых команд для выполнения наиболее часто используемых при работе с комплексом команд, например: "старт", "стоп", "печать", "отчет" и т.д;
использование, при желании, Microsoft ассистента, - удобного средства интерактивной подсказки;
экспорт исходных данных и рассчитанных параметров для обработки в других программных пакетах и для передачи через сеть Internet;
Хранение информации и работа с Базами Данных

создание любого количества баз данных, любого количества записей (с конкретной датой посещения) каждому пациенту, с любым количеством проб в исследовании. Объем регистрируемой информации ограничен лишь размером жесткого диска. Возможность переноса информации на другие носители (FDD, CD-ROM, Streamer и т.п.). и использование этой информации впоследствии;
возможность хранения нескольких БД на одном или разных носителях. Перенос и копирование данных о пациентах и отдельных их посещениях из одной базы в другую;
совместное использование Базы Данных в локальной сети;
передача данных через сеть Internet;
введение дополнительных информационных полей;
быстрый поиск пациента по известным анкетным данным. Легко организуемая сортировка данных по любым признакам (информационным полям) с любой последовательностью сортировки;
Регистрация спирограмм

автоматическая коррекция калибровочных коэффициентов при проведении пользователем калибровки аппаратуры (для калибровки аппаратуры используется 2-х литровый шприц);
высокая степень соответствия заданных значений чувствительности и скорости записи при отображении сигналов на экране монитора (с возможностью подстройки к реальным параметрам используемого монитора);
возможность выбора из существующих, или создания неограниченного количества новых протоколов обследований, в соответствие с используемыми методиками. Задание количества и типов функциональных проб, чувствительности, скорости записи, длительности пробы, условий остановки записи и т.д.;
автоматический пересчет данных к условиям BTPS, без введения дополнительной информации об окружающей среде - температуре, давлении и влажности;
регистрация и автоматическая обработка сигналов при следующих маневрах: спокойное дыхание, определение жизненной емкости легких (вдох и выдох), форсированный вдох и выдох, максимальная вентиляция легких;
регистрация данных для исследования динамических изменений спирографических параметров при анализе эффективности различных фарм. препаратов, эффективности проводимого курса лечения и т.д.;
запись любого количества проб с остановкой по истечении заданного времени, по команде, либо при достижении необходимых условий;
установка в процессе регистрации временных маркеров маневров, которые автоматически учитываются при последующей разметке записи и формировании заключения;
Обработка и анализ

использование режима полной автоматической обработки данных;
автоматическая сортировка проб ЖЕЛ и ФЖЕЛ, с выбором наилучшей пробы и последующей ее обработкой;
анализ динамического изменения спирографических параметров при проведении длительных исследований в изменяющихся условиях;
автоматическая расстановка амплитудно-временных маркеров маневров, расчет необходимых спирографических показателей и сравнение их с нормами;
выбор требуемых школ возрастно-половых норм при формированииавтоматичаского заключения, возможность адаптации программы под конкретные условия проведения исследований;
формирование автоматического словесного заключения, в соответствии с выбранными пользователем шаблонами отчетов. Возможность редактирования сформированного программой описания (MS Word, MS Excel, IE5.5), дополнения его своими комментариями.;
Печать

быстрая и высококачественная печать информации на любых типах принтеров. Возможность печати результатов исследования в фоновом режиме, одновременно с регистрацией или анализом сигналов. Печать графиков любых функциональных проб и результатов их обработки. Печать отчетов и графиков на обычной бумаге, что обеспечивает низкую себестоимость печати заключений.
Отличия версий Lite и Standard
Версия SpiroCom Lite не содержит модуля автоматического расчета должных величин и сравнения с зарегистрированными параметрами. Так-же отсутствует автоматическое словесное заключение.
