Работа с кардиографом Cardio CE+

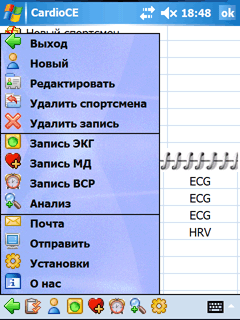

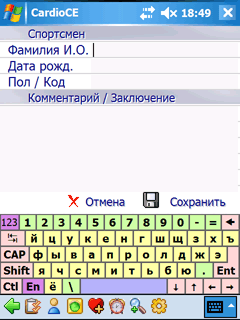

Работа с кардиографом Cardio CE+ начинается с регистрации нового пациента в блокноте или выбора папки с уже проходившим обследование пациентом. Чтобы Выбрать пациента из списка, нужно просто указать кончиком пера (стайлуса) на нужную строку в списке пациентов, отображаемом на сенсорном экране КПК. На нижней страничке блокнота при этом отобразится полный список ЭКГ-записей данного пациента. Чтобы занести в блокнот Нового пациента нужно, открыть карточку пациента и с использованием сенсорной клавиатуры набрать его фамилию, дату рождения и необходимые краткие сведения о болезни.
Как видите, все действия по управлению работой кардиографа, выбору режимов и вводу необходимых данных производятся с использованием кнопок, изображенных на инструментальной панели сенсорного экрана КПК. Нужно отдать должное Биллу Гейтсу и фирме Microsoft, разрабатывающей интерфейс ОС Pocket PC 2002 - в удобстве работы с сенсорным экраном они достигли совершенства, все делается очень просто и быстро, действия легко запоминаются, а в необходимых случаях всплывает подсказка. Зарегистрировав Нового пациента в блокноте, нажимаем на кнопку Запись ЭКГ и оказываемся в новом окне.
Запись ЭКГ и ФКГ
Несмотря на свои миниатюрные размеры, кардиограф Cardio CE+ не уступает многим стационарным кардиосистемам по набору обеспечиваемых им функциональных возможностей. Во первых, он позволяет регистрировать стандартную 3/6/12-ти канальную электрокардиограмму (в зависимости от типа используемого кардиоусилителя), с ее отображением в ходе регистрации на экране КПК. Совокупность отображаемых отведений, амплитуда и скорость развертки, легко изменяются без остановки записи. Для удобства, в правом верхнем углу экрана выводится текущее значение ЧСС пациента.
Во вторых, в кардиографе предусмотрена возможность регистрации длительных (до 10 минут) мониторных ЭКГ с анализом параметров вариабельности сердечного ритма (ВСР) по европейским нормам и по Баевскому. В настоящее время определение ВСР признано наиболее информативным неинвазивным методом количественной оценки вегетативной регуляции сердечного ритма. Считается, что снижение показателей ВСР свидетельствует о нарушении вегетативного контроля сердечной деятельности и неблагоприятно для прогноза. Поэтому в большинстве современных компьютерных кардиографов в обязательном порядке присутствует режим анализа ВСР (HRV).
Наконец, несмотря на все большую доступность эхокардиографии, не сдает своих позиций, и более того, становится все более популярной (в том числе и на богатом Западе), по причине своей дешевизны и высокой информативности - фонокардиография. Поэтому мы решили, что хорошему кардиографу не помешает иметь фонокардиографический канал, тем более что удорожание кардиографа при этом незначительно. Регистрируемые ЭКГ и ФКГ сигналы сохраняются в памяти КПК, и далее могут быть тут же проанализированы или переданы на большой компьютер.
Просмотр и Анализ записанных ЭКГ

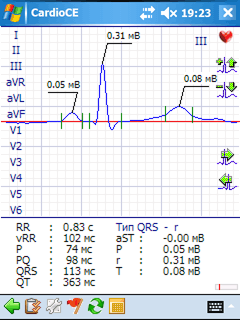

Сохранив ЭКГ или ФКГ запись в архиве кардиографа, можно более подробно просмотреть ее и определить основные числовые характеристики - амплитуды и длительности пиков QRS-комплекса по всем отведениям, основные характеристики и числовые параметры вариабельности сердечного ритма во временной и спектральной области, амплитудные, временные и спектральные характеристики тонов и шумов сердца на ФКГ. Анализ ВСР выполняется в соответствии с нормами Европейской рабочей группы по HRV и по традиционным в СНГ показателям Баевского.

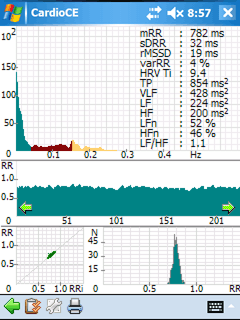

Результаты измерения основных параметров ЭКГ и ВСР отображаются в виде графиков и цветовых гистограмм, а также сведены в таблицы, отображаемые на экране КПК. Вместе с этим, поскольку основным предназначением портативного кардиографа Cardio CE+ является первичная регистрация данных, то гораздо более детальный анализ сохраненных ЭКГ и ФКГ записей может быть выполнен с использованием профессиональной ЭКГ-программы CardioLab+ для стационарного ПК, или более простой программы Cardio PC, входящей непосредственно в комплект поставки кардиографа. Естественно, что настольный ПК с его большим объемом винчестера, большим монитором, полноразмерной клавиатурой и мышкой, является более удобным инструментом для детального изучения результатов проведенных ЭКГ-обследований и их хранения.
Как и в режиме Записи ЭКГ, все управление в окнах Анализа - выбор отображаемых отведений и анализируемого QRS-комплекса, изменение масштабов отображения и т.д. производится с использованием кнопок и пиктограмм, изображенных на сенсорном экране КПК. Перемещение измерительных маркеров и меток выполняется с помощью стайлуса. Нужно просто прикоснуться кончиком пера к соответствующей метке и перетянуть ее в нужную позицию.
Передача данных на стационарный ПК.
Передача данных на стационарный ПК для сохранения, анализа и печати может осуществляться различными способами - по кабелю COM/USB, дистанционно, через ИК-соединение, с помощью флэш-карты, но удобнее всего это делать с использованием радио-интерфейса Bluetooth, естественно, если Ваш КПК имеет эту возможность. Процедура передачи выглядит очень просто - достаточно активизировать программу ActiveSinc и нажать на кнопку Послать (или Печатать, в зависимости от того, что Вы хотите сделать - просто переслать данные на настольный ПК или сразу же распечатать результаты обследования).

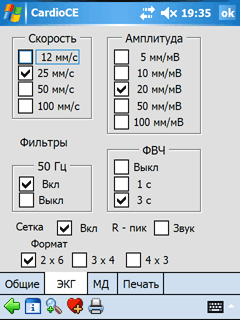

В экстренных случаях зарегистрированная ЭКГ может быть передана для консультации или оперативной постановки диагноза по электронной почте, непосредственно с карманного компьютера через сотовый телефон. Пересылка одной стандартной ЭКГ занимает менее одной минуты, и будет стоить совсем недорого. Как и любой компьютерный кардиограф, Cardio CE+ имеет богатую систему первоначальных установок и настроек, позволяющих выбирать язык интерфейса, сохранять в записанных данных информацию о лечебном учреждении, дате и времени обследования, устанавливать амплитуду и скорость развертки ЭКГ, устанавливать параметры фильтров и форматы отображения регистрируемых данных. Подробнее о работе с карманным кардиографом Cardio CE+ можно прочитать в Руководстве пользователя.
